PSA-Stickstoffgeneratoren in chemisch explosionsgeschützten Zonen: Ein neuer Maßstab

Warum Inertgasschutz in Chemieanlagen nicht mehr verhandelbar ist

Chemische Verarbeitungsumgebungen sind von Natur aus volatil. Das Vorhandensein von brennbaren Lösungsmitteln, reaktiven Zwischenprodukten und brennbarem Staub bedeutet, dass selbst ein vorübergehender Sauerstoffeinbruch in einen versiegelten Behälter, eine Rohrleitung oder einen Lagertank katastrophale Folgen haben kann. Herkömmliche Brandbekämpfungs- und Explosionsschutzmethoden – Lüftungskontrollen, Erdungssysteme, funkensichere Ausrüstung – bekämpfen Zündquellen, beseitigen jedoch nicht das Oxidationsmittel selbst.

Durch die Inertgasüberlagerung wird das Problem an der Wurzel gepackt. Durch Ersetzen von Sauerstoff durch ein inertes Medium – typischerweise Stickstoff – unterhalb des zur Aufrechterhaltung der Verbrennung erforderlichen Schwellenwerts (im Allgemeinen). unter 8 Vol.-% O₂ (für die meisten Kohlenwasserstoffumgebungen) können Anlagen explosionsfähige Atmosphären unabhängig vom Zündrisiko chemisch inertisieren. Dieser Ansatz wird zunehmend in internationalen Normen wie ATEX, IECEx und NFPA 69 kodifiziert, die die kontinuierliche Inertisierung nun ausdrücklich als primäre Explosionsschutzmethode und nicht als ergänzende Maßnahme anerkennen.

Die Entwicklung von der periodischen Lieferung von Stickstoffflaschen zur kontinuierlichen Erzeugung vor Ort markiert einen strukturellen Wandel in der Art und Weise, wie Chemiefabriken diese Herausforderung angehen – und PSA-Stickstoffgeneratoren stehen im Mittelpunkt dieses Übergangs.

Wie die PSA-Technologie bei Bedarf kontinuierlich hochreinen Stickstoff liefert

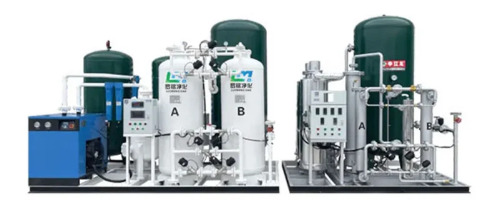

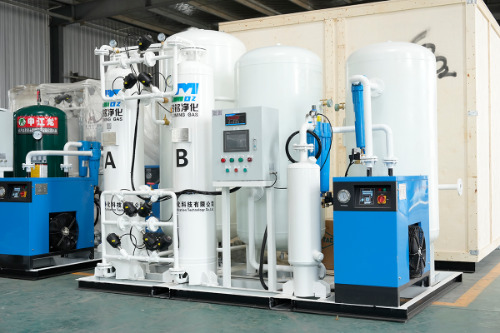

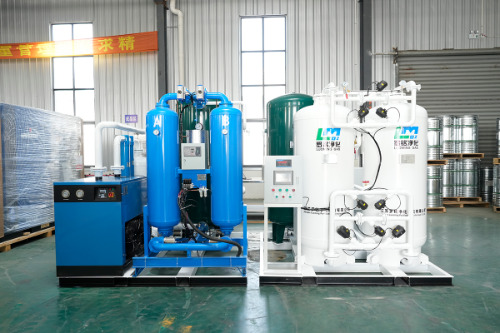

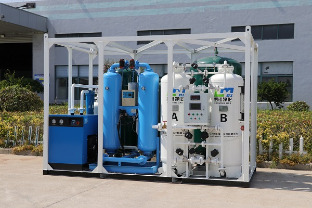

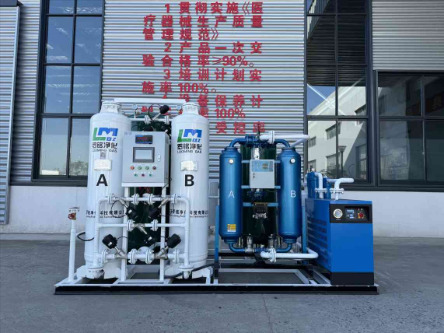

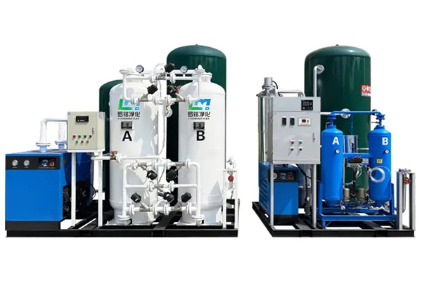

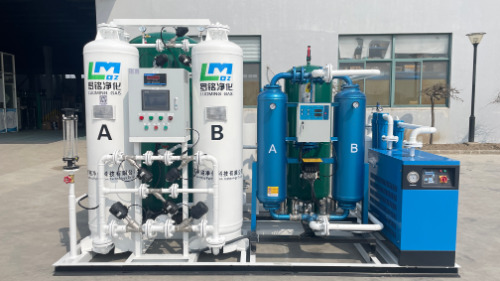

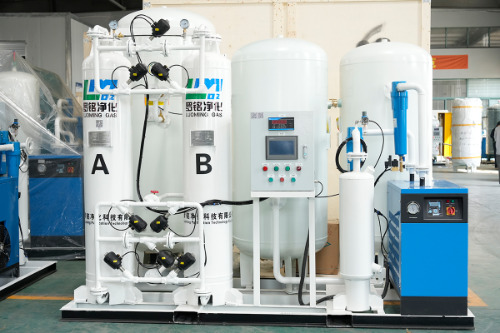

Druckwechseladsorption (PSA) ist ein Gastrennverfahren, das die unterschiedliche Adsorptionsaffinität von Materialien – am häufigsten Kohlenstoffmolekularsieb (CMS) – für Sauerstoff- und Stickstoffmoleküle unter variierenden Druckbedingungen nutzt. In einem typischen Dual-Tower-PSA-System:

1. Druckluft gelangt unter erhöhtem Druck in Turm A; Sauerstoff, Kohlendioxid und Wasserdampf werden vom CMS-Bett selektiv adsorbiert.
2. Hochreiner Stickstoff strömt hindurch und wird in einem Puffertank gesammelt, um ihn dem Prozess zuzuführen.
3. Während Turm A produziert, wird Turm B bei nahezu atmosphärischem Druck regeneriert, wodurch adsorbierte Gase freigesetzt und die Adsorptionskapazität wiederhergestellt werden.
4. Die Türme laufen kontinuierlich – typischerweise alle 60–120 Sekunden – und sorgen so für einen ununterbrochenen Stickstoffstrom.

Moderne PSA-Systeme, die für chemisch explosionsgeschützte Zonen konzipiert sind, sind so konstruiert, dass sie eine Stickstoffreinheit im Bereich von liefern 99,0 % bis 99,999 % , mit skalierbaren Durchflussraten von wenigen Nm³/h für kleine Reaktoren bis zu Tausenden von Nm³/h für Spül- und Überlagerungssysteme im Raffineriemaßstab. Entscheidend ist, dass der Reinheitsgrad in Echtzeit einstellbar ist. So können Bediener den Reinheitsgrad für allgemeine Spülanwendungen auf 99,5 % herunterregeln oder ihn zum Schutz sauerstoffempfindlicher Katalysatoren auf 99,99 % erhöhen, ohne die Produktion anzuhalten.

Anwendungspraxis: Einsatz von PSA-Stickstoffgeneratoren in klassifizierten Bereichen der Zone 1 und Zone 2

Integration von a PSA-Stickstoffgenerator Der Transport in einen explosionsgefährdeten Bereich, der als ATEX Zone 1 oder Zone 2 (bzw. NEC Class I, Division 1/2 in Nordamerika) klassifiziert ist, erfordert mehr als die Auswahl einer technisch geeigneten Maschine. Der Einsatz muss gleichzeitig sowohl den verfahrenstechnischen Anforderungen als auch den Gebietsklassifizierungsvorgaben genügen.

Strategie zur Aufstellung der Ausrüstung

In den meisten Installationen Der PSA-Generator selbst befindet sich außerhalb der Gefahrenzone — in einem sicheren Bereich oder innerhalb eines Druckgehäuses — wobei nur die Stickstoffversorgungsleitungen in den klassifizierten Bereich gelangen. Durch diese Anordnung entfällt die Notwendigkeit, die gesamte Generatoranlage für den explosionssicheren Betrieb zu zertifizieren, wodurch die Kapitalkosten gesenkt und der Wartungszugang vereinfacht werden. Wo Standortbeschränkungen eine entfernte Aufstellung unpraktisch machen, werden Ex-Gehäuse (Ex d, Ex p oder Ex e je nach Komponentenkategorie) verwendet, um elektrische Komponenten wie Bedienfelder, Magnetventile und Sensoren zu schützen.

Kontinuierliche Sauerstoffüberwachung als Sicherheitsverriegelung

Ein PSA-Stickstoffgenerator, der in oder in der Nähe einer chemisch explosionsgeschützten Zone betrieben wird, muss mit einem Echtzeit-Sauerstoffanalysator integriert werden – sowohl am Generatorausgang als auch an kritischen Abgabestellen innerhalb des Prozesses. Wenn die Auslassreinheit unter den Sollwert fällt (z. B. aufgrund einer Verschlechterung des CMS, eines Kompressorfehlers oder einer anormalen Bedarfsspitze) leitet ein automatisches Umleitungsventil Stickstoff, der nicht den Spezifikationen entspricht, zur Entlüftung um, anstatt ihn in die geschützte Zone gelangen zu lassen. Diese Sauerstoffreinheitsverriegelung ist eine obligatorische Funktion in jeder SIS-Architektur (Safety Instrumented System) gemäß IEC 61511.

Bedarfsgerechte Flusskontrolle

Chemische Prozesse sind selten stationär. Laden und Entladen von Batch-Reaktoren; Lagertanks atmen bei Temperatur- und Füllstandsänderungen; Spülsequenzen verbrauchen große Volumina in kurzen Stößen. PSA-Systeme, die für diese Umgebungen entwickelt wurden, umfassen Frequenzumrichter (VFDs) am Luftkompressor, kombiniert mit einer Puffertankgröße, die so ausgelegt ist, dass sie Spitzenbedarf ohne Reinheitsabweichungen aufnimmt. Das Ergebnis ist ein System, das dynamisch auf die Prozessanforderungen reagiert und gleichzeitig eine... Stickstoffdecke mit konstantem Überdruck — eine grundlegende Anforderung zur Verhinderung des Lufteintritts bei Druckentlastungsereignissen.

Betriebsökonomie: Warum die PSA-Erzeugung vor Ort die Kosten für Sicherheit neu definiert

In der Vergangenheit bezogen Chemieanlagen Stickstoff aus Massenlieferungen von Flüssigkeiten oder Hochdruckflaschenverteilern – ein Modell, das sowohl Risiken in der Lieferkette als auch erhebliche Lebenszykluskosten mit sich brachte. Eine Anlage, die kontinuierlich 500 Nm³/h Stickstoff verbraucht, wird über einen Zeitraum von fünf Jahren wesentlich mehr für geliefertes Gas ausgeben als für die Kapital- und Betriebskosten eines gleichwertigen PSA-Systems. Unabhängige Lebenszyklusanalysen zeigen übereinstimmend Amortisationszeiten von 18–36 Monaten für mittlere bis große Chemiefabriken, die von geliefertem Stickstoff auf PSA-Erzeugung vor Ort umsteigen, mit fortlaufenden Einsparungen von 40–70 % der Stickstoffkosten danach.

Über die direkten Kosten hinaus eliminiert die Vor-Ort-Erzeugung die Sicherheits- und Logistikrisiken, die mit der Lagerung von flüssigem Stickstoff in großen Mengen verbunden sind – einschließlich der Gefahr von kryogenen Verbrennungen, Druckentlastungsereignissen und Abhängigkeiten von Lieferplänen, die zu Produktionsstillständen führen können. Für explosionsgeschützte Zonenanwendungen, bei denen die Stickstoffverfügbarkeit ein sicherheitskritischer Nutzen und kein optionaler Prozesseingang ist, ist diese Versorgungsstabilität wohl wertvoller als die Kosteneinsparungen allein.

Moderne PSA-Geräte verfügen außerdem über Fernüberwachungsfunktionen – sie übertragen Reinheits-, Durchfluss-, Druck- und Gerätezustandsdaten an DCS- oder SCADA-Systeme der Anlage – was eine vorausschauende Wartung ermöglicht und ungeplante Ausfallzeiten reduziert. CMS-Bettleben, typischerweise 5–10 Jahre unter geeigneten Betriebsbedingungen kann durch Zuluftfiltration und Feuchtigkeitskontrolle weiter erweitert werden, wodurch PSA-Stickstoffgeneratoren zu den wartungsärmsten Betriebsmitteln im Anlagenportfolio einer Chemiefabrik gehören.

Neue Maßstäbe setzen: So sieht der beste PSA-Stickstoffschutz seiner Klasse aus

Das Zusammentreffen strengerer Regulierungsstandards, steigender Versicherungsanforderungen für explosionsgeschützte Chemieanlagen und die nachgewiesene Zuverlässigkeit der modernen PSA-Technologie haben praktisch eine neue Grundlage für den Inertgasschutz geschaffen. Anlagen, die immer noch auf regelmäßige Stickstoffspülungen, manuelle Flaschenwechsel oder unterdimensionierte Schutzsysteme angewiesen sind, verstoßen zunehmend gegen die Einhaltung externer Standards, sondern auch gegen die internen Risikotoleranzrahmen von Versicherern und Unternehmens-EHS-Funktionen.

Was ein erstklassiges PSA-Stickstoffschutzsystem für chemisch explosionsgeschützte Zonen heute auszeichnet, umfasst Folgendes:

• Kontinuierliche, unterbrechungsfreie Stickstoffversorgung ohne Abhängigkeit von externer Logistik
• Automatische Reinheitsprüfung und Umleitung mit dem SIS verzahnt
• ATEX/IECEx-zertifizierte elektrische Komponenten für alle Geräte innerhalb klassifizierter Zonen
• Bedarfsgerechtes Flussmanagement um Batch- und transiente Prozessbedingungen zu bewältigen
• Vollständige Integration mit Anlagen-DCS/SCADA für Fernüberwachung, Alarmierung und Audit-Trails
• Dokumentierte Compliance gemäß NFPA 69, EN 1825 oder geltenden regionalen Explosionsschutznormen

Da Chemieanlagen einem zunehmenden Druck ausgesetzt sind, ein proaktives Explosionsrisikomanagement nachzuweisen – von Aufsichtsbehörden, Versicherern und zunehmend auch von nachgelagerten Kunden, die Lieferkettenprüfungen durchführen – haben sich PSA-Stickstoffgeneratoren von einem Kostenoptimierungstool zu einem Kernelement der Prozesssicherheitsinfrastruktur entwickelt. Der Maßstab hat sich verschoben: Kontinuierlicher Inertgasschutz vor Ort ist nicht mehr die Premium-Option. Es ist der erwartete Standard.
